1.s n鑄件在分型面上的各種比壓條件下的投影面積 注:還應(yīng)有動(dòng)型板、定型板的安裝尺寸圖等。
2.壓鑄合金 壓鑄件所采用的合金主要是有色合金,至于黑色金屬(鋼、鐵等)由于模具材料等問(wèn)題,目前較少使用。而有色合金壓鑄件中又以鋁合金使用較廣泛,鋅合金次之。
下面簡(jiǎn)單介紹一下壓鑄有色金屬的情況
1.壓鑄有色合金的分類(lèi) 受阻收縮 混合收縮 自由收縮 鉛合金 -----0.2-0.3% 0.3-0.4% 0.4-0.5% 低熔點(diǎn)合金 錫合金 鋅合金--------0.3-0.4% 0.4-0.6% 0.6-0.8% 鋁硅系--0.3-0.5% 0.5-0.7% 0.7-0.9% 壓鑄有色合金 鋁合金 鋁銅系 鋁鎂系---0.5-0.7% 0.7-0.9% 0.9-1.1% 高熔點(diǎn)合金 鋁鋅系 鎂合金----------0.5-0.7% 0.7-0.9% 0.9-1.1% 銅合金
2.各類(lèi)壓鑄合金推薦的澆鑄溫度 合金種類(lèi) 鑄件平均壁厚≤3mm 鑄件平均壁厚>3mm 結(jié)構(gòu)簡(jiǎn)單 結(jié)構(gòu)復(fù)雜 結(jié)構(gòu)簡(jiǎn)單 結(jié)構(gòu)復(fù)雜
注:
?、贊茶T溫度一般以保溫爐的金屬液的溫度來(lái)計(jì)量。

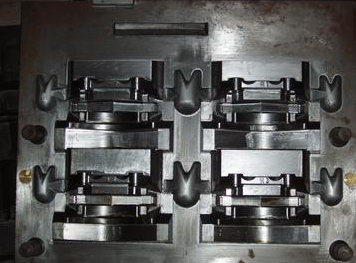

?、阡\合金的澆鑄溫度不能超過(guò)450℃,以免晶粒粗大。 二、 壓鑄模 壓鑄模是壓鑄生產(chǎn)三大要素之一,結(jié)構(gòu)正確合理的模具是壓鑄生產(chǎn)能否順利進(jìn)行的先決條件,并在保證鑄件質(zhì)量方面(下機(jī)合格率)起著重要的作用。
由于壓鑄工藝的特點(diǎn),正確選用各工藝參數(shù)是獲得優(yōu)質(zhì)鑄件的決定因素,而模具又是能夠正確選擇和調(diào)整各工藝參數(shù)的前提,模具設(shè)計(jì)實(shí)質(zhì)上就是對(duì)壓鑄生產(chǎn)中可能出現(xiàn)的各種因素預(yù)計(jì)的綜合反映。如若模具設(shè)計(jì)合理,則在實(shí)際生產(chǎn)中遇到的問(wèn)題少,鑄件下機(jī)合格率高。反之,模具設(shè)計(jì)不合理,例一鑄件設(shè)計(jì)時(shí)動(dòng)定模的包裹力基本相同,而澆注系統(tǒng)大多在定模,且放在壓射后沖頭不能送料的灌南壓鑄機(jī)上生產(chǎn),無(wú)法正常生產(chǎn),鑄件一直粘在定模上。盡管定模型腔的光潔度打得很光,因型腔較深,仍出現(xiàn)粘在定模上的現(xiàn)象。所以在模具設(shè)計(jì)時(shí),必須全面分析鑄件的結(jié)構(gòu),熟悉壓鑄機(jī)的操作過(guò)程,要了解壓鑄機(jī)及工藝參數(shù)得以調(diào)整的可能性,掌握在不同情況下的充填特性,并考慮模具加工的方法、鉆眼和固定的形式后,才能設(shè)計(jì)出切合實(shí)際、滿(mǎn)足生產(chǎn)要求的模具。 剛開(kāi)始時(shí)已講過(guò),金屬液的充型時(shí)間極短,金屬液的比壓和流速很高,這對(duì)壓鑄模來(lái)說(shuō)工作條件極其惡劣,再加上激冷激熱的交變應(yīng)力的沖擊作用,都對(duì)模具的使用壽命有很大影響。 模具的使用壽命通常是指通過(guò)精心的設(shè)計(jì)和制造,在正常使用的條件下,結(jié)合良好的維護(hù)保養(yǎng)下出現(xiàn)的自然損壞,在不能再修復(fù)而報(bào)廢前,所壓鑄的模數(shù)(包括壓鑄生產(chǎn)中的廢品數(shù))。
實(shí)際生產(chǎn)中,模具失效主要有三種形式:
1.熱疲勞龜裂損壞失效
2.碎裂失效
3.溶蝕失效
致使模具失效的因素很多,既有外因(例澆鑄溫度高低、模具是否經(jīng)預(yù)熱、水劑涂料噴涂量的多少、壓鑄機(jī)噸位大小是否匹配、壓鑄壓力過(guò)高、內(nèi)澆口速度過(guò)快、冷卻水開(kāi)啟未與壓鑄生產(chǎn)同步、鑄件材料的種類(lèi)及成分Fe的高低、鑄件尺寸形狀、壁厚大小、涂料類(lèi)型等等)。也有內(nèi)因(例模具本身材質(zhì)的冶金質(zhì)量、坯料的鍛制工藝、模具結(jié)構(gòu)設(shè)計(jì)的合理性、澆注系統(tǒng)設(shè)計(jì)的合理性、模具機(jī)(電加工)加工時(shí)產(chǎn)生的內(nèi)應(yīng)力、模具的熱處理工藝、包括各種配合精度和光潔度要求等)。 模具若出現(xiàn)早期失效,則需找出是哪些內(nèi)因或外因,以便今后改進(jìn)。
?、?模具熱疲勞龜裂失效 壓鑄生產(chǎn)時(shí),模具反復(fù)受激冷激熱的作用,成型表面與其內(nèi)部產(chǎn)生變形,相互牽扯而出現(xiàn)反復(fù)循環(huán)的熱應(yīng)力,導(dǎo)致組織結(jié)構(gòu)二損傷和喪失韌性,引發(fā)微裂紋的出現(xiàn),并繼續(xù)擴(kuò)展,一旦裂紋擴(kuò)大,還有熔融的金屬液擠入,加上反復(fù)的機(jī)械應(yīng)力都使裂紋加速擴(kuò)展。 為此,一方面壓鑄起始時(shí)模具必須充分預(yù)熱。另外,在壓鑄生產(chǎn)過(guò)程中模具必須保持在一定的工作溫度范圍中,以免出現(xiàn)早期龜裂失效。同時(shí),要確保模具投產(chǎn)前和制造中的內(nèi)因不發(fā)生問(wèn)題。因?qū)嶋H生產(chǎn)中,多數(shù)的模具失效是熱疲勞龜裂失效。
?、?碎裂失效 在壓射力的作用下,模具會(huì)在最薄弱處萌生裂紋,尤其是模具成型面上的劃線(xiàn)痕跡或電加工痕跡未被打磨光,或是成型的清角處均會(huì)最先出現(xiàn)細(xì)微裂紋,當(dāng)晶界存在脆性相或晶粒粗大時(shí),即容易斷裂。而脆性斷裂時(shí)裂紋的擴(kuò)展很快,這對(duì)模具的碎裂失效是很危險(xiǎn)
本文由壓鑄模具廠(chǎng)整理,本文不代表本站觀(guān)點(diǎn)
